玻璃纖維

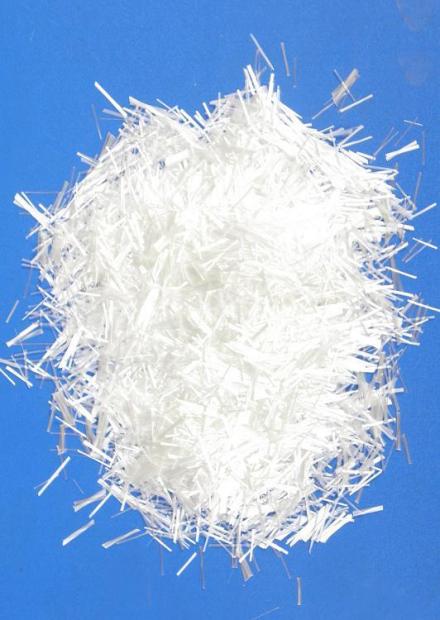

玻璃纖維又稱玻璃纖維粉，簡稱玻纖粉。玻璃纖維（Fiberglass），是一種性能優(yōu)異的無機非金屬材料，種類繁多，優(yōu)點是絕緣性好、耐熱性強、抗腐蝕性好、機械強度高，但缺點是性脆，耐磨性較差。它是以葉臘石、石英砂、石灰石、白云石、硼鈣石、硼鎂石六種礦石為原料經(jīng)高溫熔制、拉絲、絡(luò)紗、織布等工藝制造成的，其單絲的直徑為幾個微米到二十幾個微米，相當(dāng)于一根頭發(fā)絲的 1/20-1/5 ，每束纖維原絲都由數(shù)百根甚至上千根單絲組成。玻璃纖維通常用作復(fù)合材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等國民經(jīng)濟各個領(lǐng)域。
2017年10月27日，世界衛(wèi)生組織國際癌癥研究機構(gòu)公布的致癌物清單初步整理參考，特殊用途的纖維, 如E玻璃和“475”玻璃纖維在2B類致癌物清單中、連續(xù)的玻璃纖維在3類致癌物清單中。
主要特點：
原料及其應(yīng)用：玻璃纖維比有機纖維耐溫高，不燃，抗腐，隔熱、隔音性好，抗拉強度高，電絕緣性好。但性脆，耐磨性較差。用來制造增強塑料或增強橡膠，作為補強材玻璃纖維具有以下之特點，這些特點使玻璃纖維之使用遠(yuǎn)較其他種類纖維來得廣泛，發(fā)展速度亦遙遙領(lǐng)先其特性列舉如下：
(1)拉伸強度高，伸長小（3%）。
(3)彈性限度內(nèi)伸長量大且拉伸強度高，故吸收沖擊能量大。
(4)為無機纖維，具不燃性，耐化學(xué)性佳。
(5)吸水性小。
(6)尺度安定性，耐熱性均佳。
(7)加工性佳，可作成股、束、氈、織布等不同形態(tài)之產(chǎn)品。
(8)透明可透過光線。
(9)與樹脂接著性良好。
(10)價格便宜。
(11)不易燃燒，高溫下可熔成玻璃狀小珠。
3d打印領(lǐng)域
玻璃纖維本身具有絕緣性好，耐高溫，抗腐蝕能力好的特性，其也被3d打印技術(shù)所使用
材料分類
玻璃纖維按形態(tài)和長度，可分為連續(xù)纖維、定長纖維和玻璃棉；按玻璃成分，可分為無堿、耐化學(xué)、高堿、中堿、高強度、高彈性模量和耐堿（抗堿）玻璃纖維等。
生產(chǎn)玻璃纖維的主要原料是：石英砂、氧化鋁和葉蠟石、石灰石、白云石、硼酸、純堿、芒硝、螢石等。生產(chǎn)方法大致分兩類：一類是將熔融玻璃直接制成纖維；一類是將熔融玻璃先制成直徑20mm的玻璃球或棒，再以多種方式加熱重熔后制成直徑為 3～80μm的甚細(xì)纖維。通過鉑合金板以機械拉絲方法拉制的無限長的纖維，稱為連續(xù)玻璃纖維，通稱長纖維。通過輥筒或氣流制成的非連續(xù)纖維，稱為定長玻璃纖維，通稱短纖維。
玻璃纖維按組成、性質(zhì)和用途，分為不同的級別。按標(biāo)準(zhǔn)級規(guī)定，E級玻璃纖維使用最普遍，廣泛用于電絕緣材料；S級為特殊纖維。
E-玻璃
亦稱無堿玻璃，是一種硼硅酸鹽玻璃。目前是應(yīng)用最廣泛的一種玻璃成分的玻璃纖維，具有良好的電氣絕緣性及機械性能，廣泛用于生產(chǎn)電絕緣用玻璃纖維，也大量用于生產(chǎn)玻璃鋼用玻璃纖維，它的缺點是易被無機酸侵蝕，故不適于用在酸性環(huán)境。
C-玻璃
亦稱中堿玻璃，其特點是耐化學(xué)性特別是耐酸性優(yōu)于無堿玻璃，但電氣性能差，機械強度低于無堿玻璃纖維10%～20%，通常國外的中堿玻璃纖維含一定數(shù)量的三氧化二硼，而我國的中堿玻璃纖維則完全不含硼。在國外，中堿玻璃纖維只是用于生產(chǎn)耐腐蝕的玻璃纖維產(chǎn)品，如用于生產(chǎn)玻璃纖維表面氈等，也用于增強瀝青屋面材料，但在我國中堿玻璃纖維占據(jù)玻璃纖維產(chǎn)量的一大半（60%），廣泛用于玻璃鋼的增強以及過濾織物，包扎織物等的生產(chǎn)，因為其價格低于無堿玻璃纖維而有較強的競爭力。
高強玻璃纖維
其特點是高強度、高模量，它的單纖維抗拉強度為2800MPa，比無堿玻纖抗拉強度高25%左右，彈性模量86000MPa，比E-玻璃纖維的強度高。用它們生產(chǎn)的玻璃鋼制品多用于軍工、空間、防彈盔甲及運動器械。但是由于價格昂貴，如今在民用方面還不能得到推廣，全世界產(chǎn)量也就幾千噸左右。
AR玻璃纖維
亦稱耐堿玻璃纖維，耐堿玻璃纖維是玻璃纖維增強（水泥）混凝土（簡稱GRC）的肋筋材料，是100%無機纖維，在非承重的水泥構(gòu)件中是鋼材和石棉的理想替代品。耐堿玻璃纖維的特點是耐堿性好，能有效抵抗水泥中高堿物質(zhì)的侵蝕，握裹力強，彈性模量、抗沖擊、抗拉、抗彎強度極高，不燃、抗凍、耐溫度、濕度變化能力強，抗裂、抗?jié)B性能卓越，具有可設(shè)計性強，易成型等特點，耐堿玻璃纖維是廣泛應(yīng)用在高性能增強（水泥）混凝土中的一種新型的綠色環(huán)保型增強材料。
A玻璃
亦稱高堿玻璃，是一種典型的鈉硅酸鹽玻璃，因耐水性很差，很少用于生產(chǎn)玻璃纖維。
E-CR玻璃
是一種改進的無硼無堿玻璃，用于生產(chǎn)耐酸耐水性好的玻璃纖維，其耐水性比無堿玻纖改善7～8倍，耐酸性比中堿玻纖也優(yōu)越不少，是專為地下管道、貯罐等開發(fā)的新品種。
D玻璃
亦稱低介電玻璃，用于生產(chǎn)介電強度好的低介電玻璃纖維。
除了以上的玻璃纖維成分以外，如今還出現(xiàn)一種新的無堿玻璃纖維，它完全不含硼，從而減輕環(huán)境污染，但其電絕緣性能及機械性能都與傳統(tǒng)的E玻璃相似。另外還有一種雙玻璃成分的玻璃纖維，已用在生產(chǎn)玻璃棉中，據(jù)稱在作玻璃鋼增強材料方面也有潛力。此外還有無氟玻璃纖維，是為環(huán)保要求而開發(fā)出來的改進型無堿玻璃纖維。
識別高堿玻璃纖維
檢驗的簡單方法是將纖維放在沸水里而煮6-7h，如果是高堿玻硝纖維，經(jīng)過沸水煮后，經(jīng)向和緯向的纖維全部變疏松了。按照不同的標(biāo)準(zhǔn)，玻璃纖維的分類方法很多，一般從長度和直徑、組成和性能兩個角度來劃分。
生產(chǎn)工藝
玻璃纖維生產(chǎn)工藝有兩種：兩次成型-坩堝拉絲法，一次成型-池窯拉絲法。
坩堝拉絲法工藝繁多，先把玻璃原料高溫熔制成玻璃球，然后將玻璃球二次熔化，高速拉絲制成玻璃纖維原絲。這種工藝有能耗高、成型工藝不穩(wěn)定、勞動生產(chǎn)率低等種種弊端，基本被大型玻纖生產(chǎn)廠家淘汰。

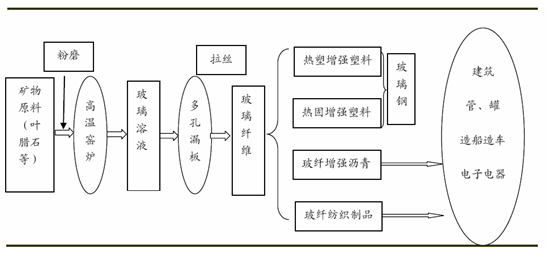

池窯拉絲法把葉臘石等原料在窯爐中熔制成玻璃溶液，排除氣泡后經(jīng)通路運送至多孔漏板，高速拉制成玻纖原絲。窯爐可以通過多條通路連接上百個漏板同時生產(chǎn)。這種工藝工序簡單、節(jié)能降耗、成型穩(wěn)定、高效高產(chǎn)，便于大規(guī)模全自動化生產(chǎn)，成為國際主流生產(chǎn)工藝，用該工藝生產(chǎn)的玻璃纖維約占全球產(chǎn)量的90%以上。
測試標(biāo)準(zhǔn)
玻璃纖維的拉伸強度高，伸長?。?%），測試方法標(biāo)準(zhǔn)有：GB/T14338-1993合成短纖維卷曲性試驗方法，GB/T 15232-1994 紡織玻璃纖維氈拉伸斷裂強力的測定，GB/7689.5玻璃纖維拉伸斷裂強力和斷裂伸長的測定，GB T15232-1994紡織玻璃纖維氈拉伸斷裂強力的測定，GB/T 7689.5-2001|增強材料機織物試驗方法：玻璃纖維拉伸斷裂強力和斷裂伸長的測定等等。單纖維強伸性能試驗要采用能測試玻璃纖維的高強高模纖維強力儀。
應(yīng)用領(lǐng)域
玻璃纖維制品被廣泛應(yīng)用于國民經(jīng)濟的各個領(lǐng)域，其中電子、交通和建筑是最主要的三大應(yīng)用領(lǐng)域，也代表了世界玻纖產(chǎn)業(yè)在未來幾年的發(fā)展趨勢。
微信公眾號：
珈得爾試劑tel: 4007787550
